Symbole i oznaczenia stosowane w układach stycznikowo przekaźnikowych
Symbole graficzne można znaleść w normie: PN-EN-60617
- Przewód, lub linia ułożona na stałe
- Linia ruchoma lub giętka
- Linia trójprzewodowa lub przewód trójżyłowy
- Przejście z schematu jednokreskowego na wielokreskowy
- Przejście z schematu wielokreskowego na jednokreskowy
- Skrzyżowanie przewodów
- Połączenie Przewdów
- Uziemienie
- Masa lub korpus
- Iskiernik

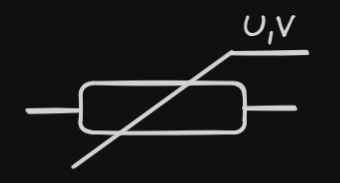

- Warystor

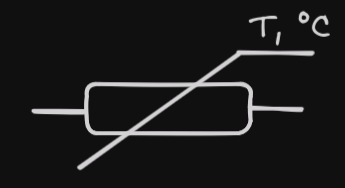

- Termistor
- Styk NO
- Styk NC
- Styk NO główne
- Styk NC główne
- Wyłącznik
- Odłącznik
- Odłącznik bezpiecznikowy
- Cewka Stycznika lub przekaźnika symbol ogólny
- Cewka Impulsowa przekaźnika bistabilnego
- Cewka o działaniu czasowym z opóźnieniem przy załączaniu
- Cewka o działaniu czasowym z opóźnieniem przy wyłączaniu
- Napęd o działaniu termicznym
- Styk NO czujników
- Styk NO czujnika pływakowego
- Styk NO z opóźnieniem przy załączaniu
- Styk NO z opóźnieniem przy wyłączaniu
- Styk NO z napędem ręcznym
- Styk NO z samoczynnym powrotem (monostabilny)
- Styk NO z ryglowany (bistabilny)
- Styk NO z napędem ręcznym obrotowym
- Styk NO z napędem nożnym
- Styk NO z napędem grzybkowym
- Styk NO łącznego krańcowego
- Sygnalizator dzwonkowy
- Sygnalizator świetlny
- Dioda LED (Dioda Elektroluminescencyjna)
- Cekwa o działaniu nadprądowym
- Cekwa o działaniu podnapięciowym
- Grzejnik (element wydzielający ciepło)
- Silnik jednofazowy prądu przemiennego
- Silnik Trójfazowy prądu przemiennego, klatkowy
- Generator prądu stałego
- Transformator
- Przekładnik prądowy
- Prostownik
- Falownik
