Terystorowe regulatory mocy
- W terystorowych regulatorach mocy czestotliwosc na wejsciu i wyjsciu jest taka sama, natomiast zmieniamy wartość skuteczną napięcia lub prądu.
Regulatory mocy można podzielić ze względu na:
-
Użyte zawory:
- zbudowane z zaworow pol-sterowalnych (tyrystory i triaki)
- zbudowane z zaworow wpelni sterowalnych (tranzystory)
-
Sposob sterowania:
- sterowanie fazowe
- sterowanie impulsowe
- sterowanie z modulacją wiązki impulsu napięcia lub prądu

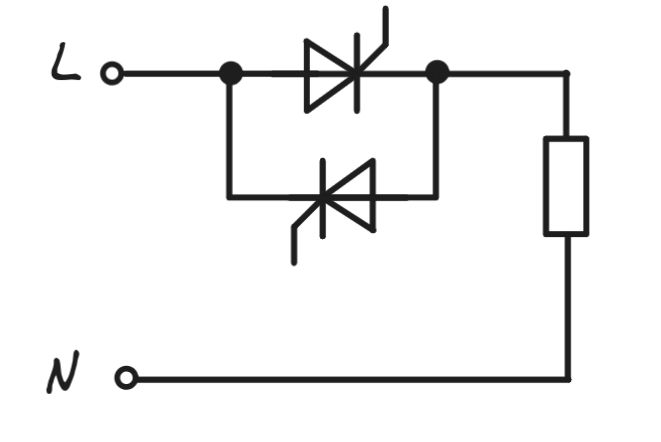

- Najprostszym regulatorem napięcia jest przeciwrownolegle polączenie dwoch terystorow sterowanych fazowo lub impulsowo.
Sterowanie fazowe polega na zalączaniu i wylączaniu tyrystorow na przemian w taki sposob, aby mialy jednakowy kąt zaplonu.
Przy prądach nieprzekraczających 350 Amper, można stosować sterowniki z triakiem co upraszcza uklad zaplonowy.
- uklady gaszące P, C - regoulowanie napięcia do kątu zaplonu triaka

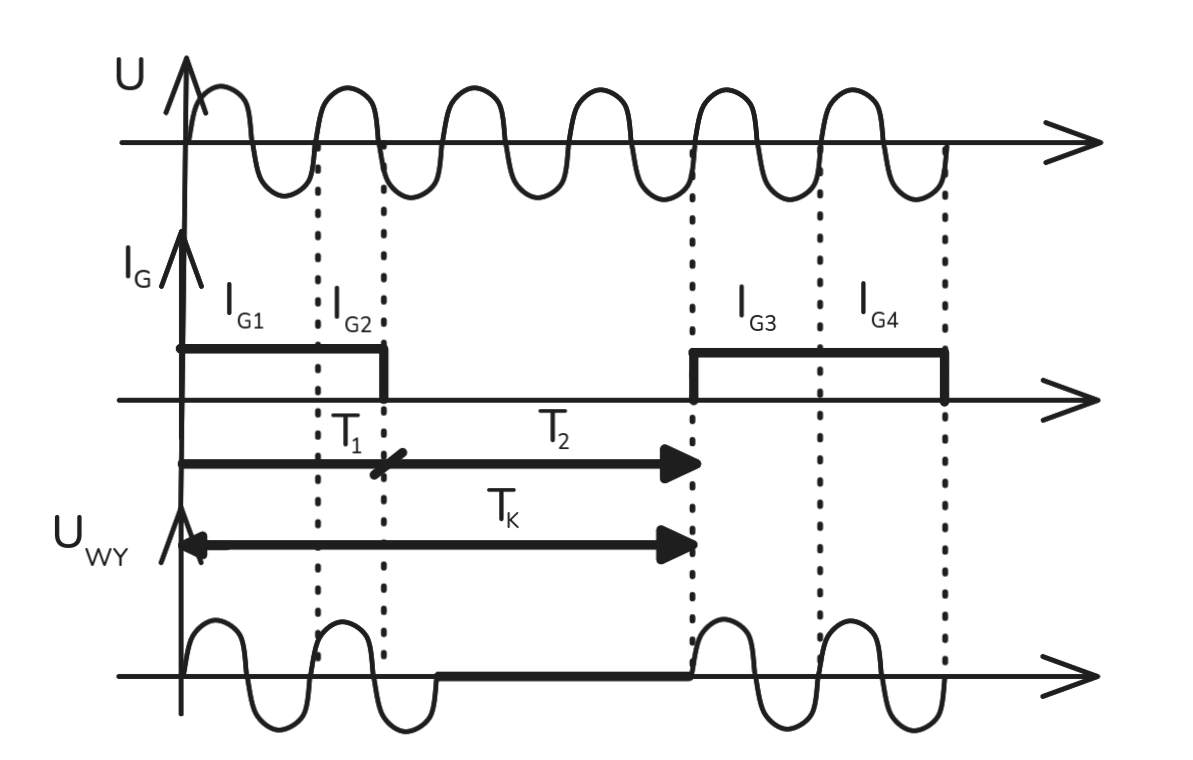

Sterowanie impulsowe - polega na zalączaniu i wylączaniu lącznika tyrystorowego cyklicznie zgodny z taktem TK, przyjmuje się że zalączanie i wylaczanie trwa przez czas rowny calkowitej liczbie okresow napięcia zasilajacego, oraz zalczenie nastepuje w chwili naturalnego przejscia prądu przez 0.
Sterowanie impulsowe stosuje się w odbiornikach o dużej bezwladnosci cieplnej lub mechanicznej, niemożna zastosować do regulacji świetlnej.

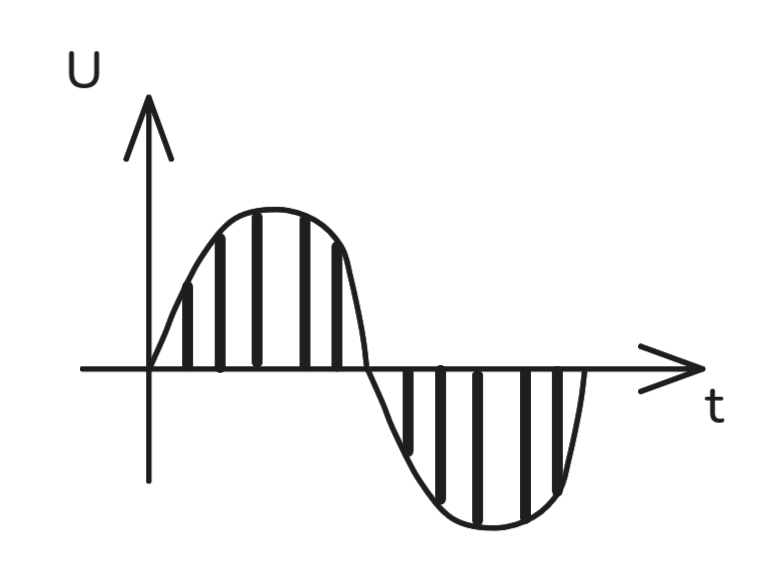

Sterowanie z modulacją wiązki impulsu napięcia lub prądu - ten spoos sterowania wymaga zaworow w pelni sterowalnych.
Tue Apr 1 09:11:56 AM CEST 2025
Regulator sklada się z dwoch kluczy tranzystoro diodowych S1 i S2, pelniacych role stykow. Styki te zależnie od nawyku powinny być zamknięte lub otwarte. Klucz S1 zostaje wysterowany gdy napięcie na odbiorniku powinno być rowne napięciu zasilającemu, a klucz S2 zostaje wysterowany gry napięcie ma być rowne zero i pelnia rolę diody zwrotnej.
