Charakterystyki statyczne i dynamiczne.

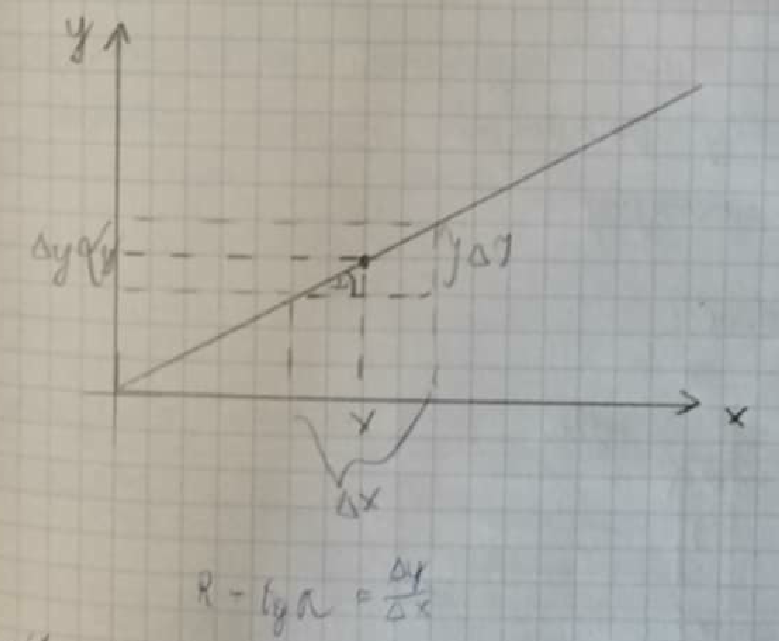

Charakterystyka statyczna jest to zależność wielkości wyjściowej Y elementu lub układu do wielkości wejściowej X w stanie ustalonym. Charakterystyki statyczne z zasady są nie liniowe ale poprzez ograniczenie zakresu pracy oraz przy przyjęciu założeń upraszczających można traktować je jako liniowe W charakterystykach liniowych wzmocnienie jest takie samo w każdym punkcie charakterystyki i jest równe Tangensowi kąta nachylenia charakterystyki

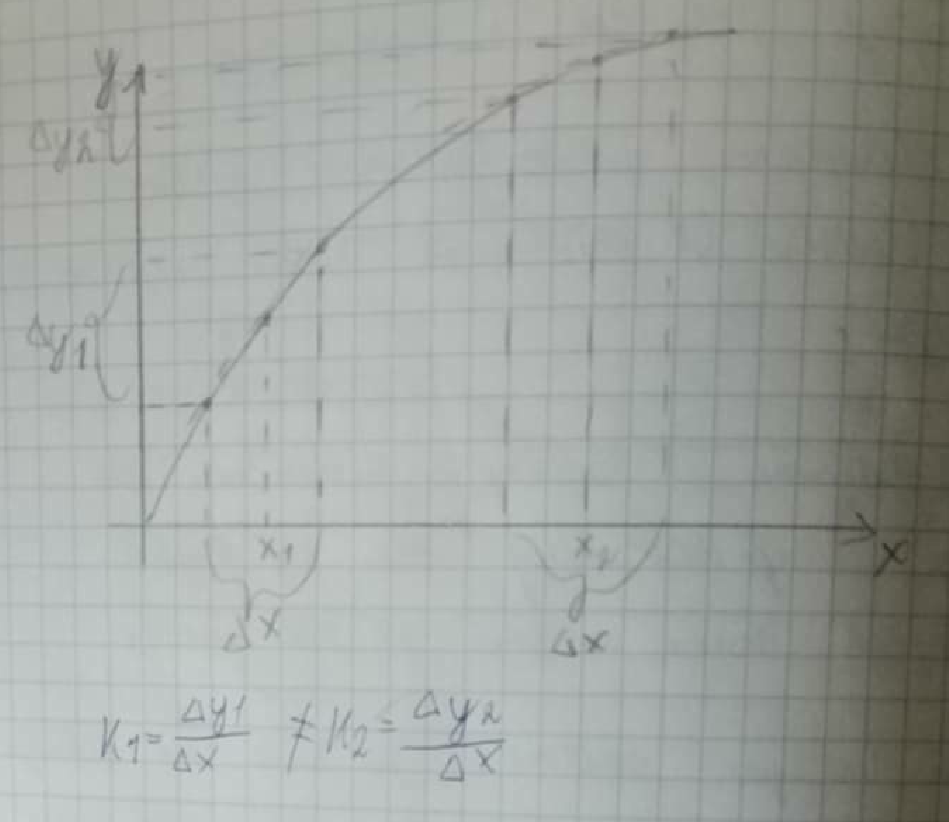

Rzeczywiste układy mają zazwyczaj charakterystyki nie liniowe a współczynnik wzmocnienia w każdym punkcie takiej charakterystyki jest inny. Przybliżoną wartość współczynnika wzmocnienia otrzymujemy zastępując jego charakterystykę statyczną odcinkiem stycznej w idealnym punkcie i przyjmując tangens kąta nachylenia stycznej jako wartość wzmocnienia proces takim nazywamy linealizacją
Charakterystyka Dynamiczna przedstawia zależność sygnału wyjściowego od wejściowego w czasie. Najczęściej przedstawia on a odpowiedź elementu na typowy sygnał wymuszający

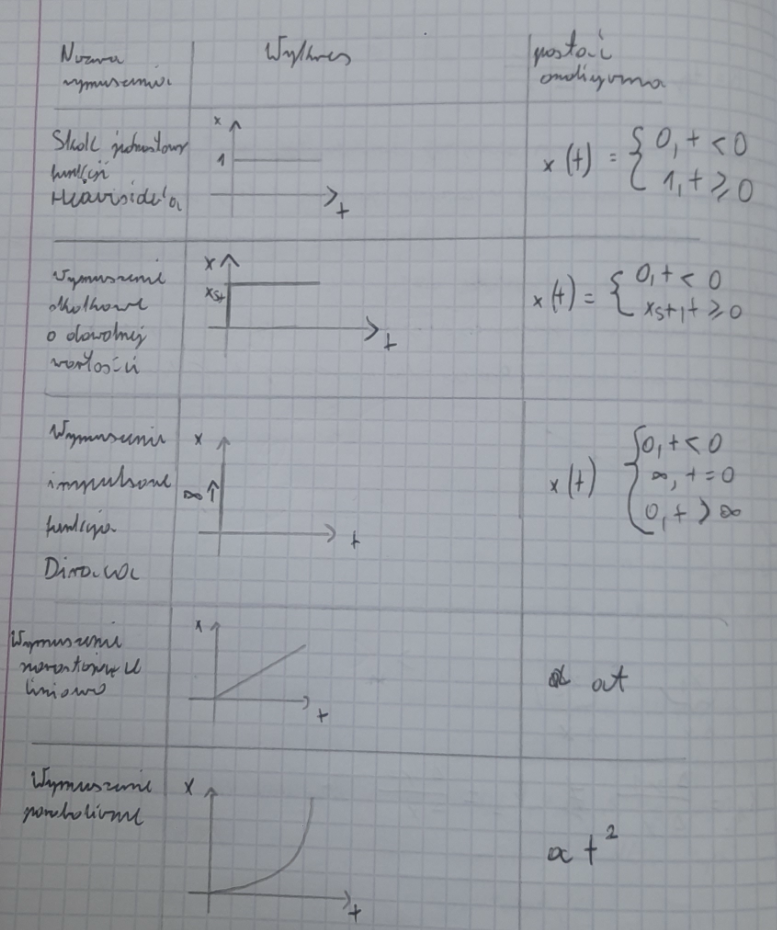

Wymuszenia standardowe:
Przykład charakterystyki dynamicznej
