Analogowe Czujniki Przesunięcia
- Czujniki potencjometryczne

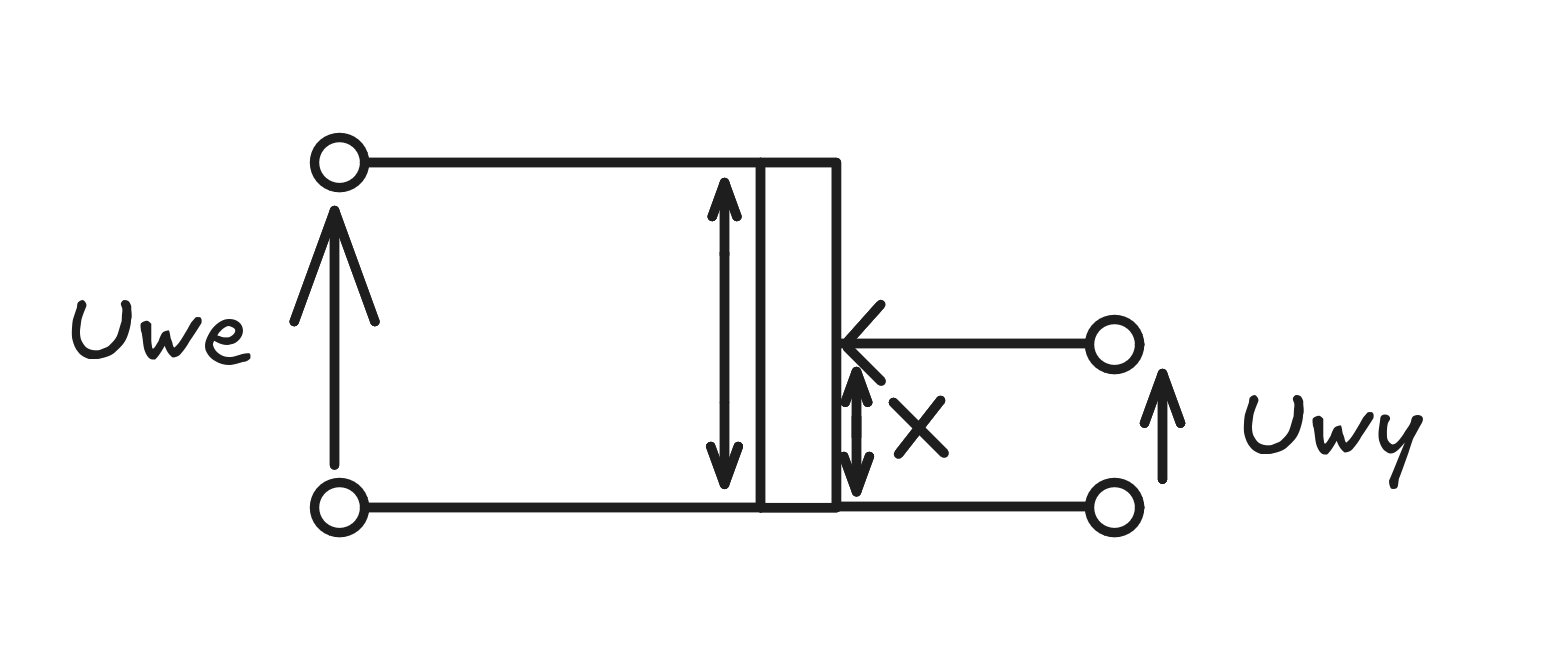

Najprostszym jest potencjometr, którego styk ślizgowy wykonuje ruch prostoliniowy, obrotowy. Potencjometr włączony w prosty układ elektryczny, przetwarza przesunięcie liniowe lub kątowe na napięcie stałe lub przemienne.
Źródłem największych błędów pomiarowych są:
- nieliniowość charakterystyk
- niestabilność zasilania
- nierównomierne ścieranie
- temperaturowe zmiany dystansu
Wadami są również:
- wrażliwość na wilgotność
- zapylenie
- wyziewy agresywne
- wibracje
Służą do pomiaru przesunięć od 1cm do 0.5m.
Bardziej odpornymi czujnikami, są czujniki bezstykowe: indukcyjnościowe i pojemnościowe.
- Czujniki Indukcyjnościowe
Przetwarzają przesunięcie linoiwe i kątowe na zmiany indukcyjności własnej lub wzajemnej.
Przykłady czujników dławikowych:

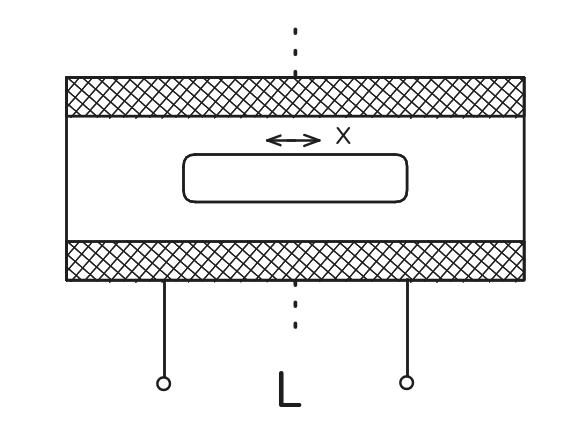

- solenoidalny:

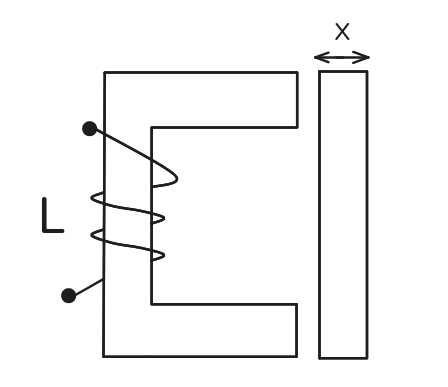

- o zmiennej dlugosci szczeliny:

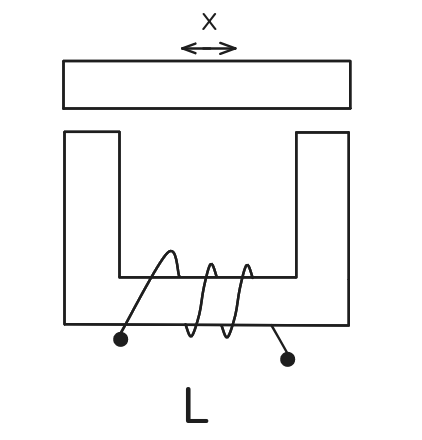

- o zmiennej powierzchni szczeliny

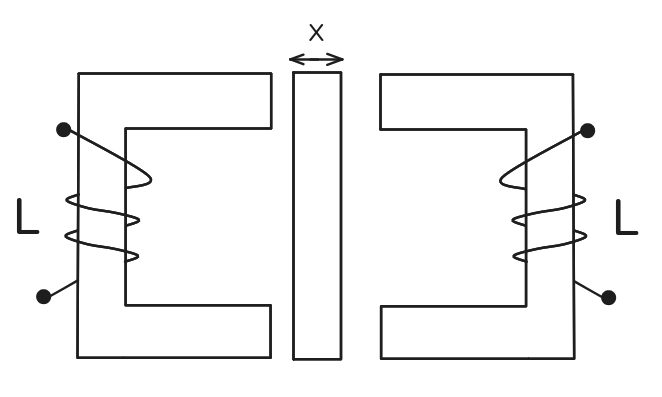

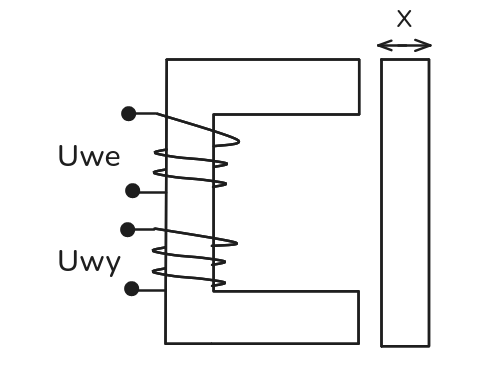

Większą czułość oraz mniejszą wrażliwość na zakłucenia posiadają czujniki różnicowe. Największą dokładność zapewniają transformatorowe czujniki różnicowe.
Czujniki indukcyjnościowe pozwalają na pomiary przesunieć rzędu setnych części milimetra do kilkudziesięciu milimetrów.
